Interpretando uma Seção de Peça

Eu tenho que desenhar uma visão parcial de uma válvula para um projeto. Uma visão 3D da válvula é fornecida e uma linha AB indica onde a seção da peça deve estar. Diz:

"A parte da peça deve estar à esquerda de AB"

Isso significa para a seção parte da área esquerda de AB e não seção o direito de AB. Ou isso significa para a seção todos da área esquerda de AB e não seção a direita?

Obrigado.

Uma imagem desta pergunta seria bastante útil, ou um rabisco algo parecido.

Mas estou assumindo que a linha é desenhada em um desenho 2D da peça. Imagine que esta parte está na mesa à sua frente, para que você veja exatamente a mesma visão dela como desenhada. Se você pegar uma faca super afiada e cortar ao longo da linha pontilhada AB, todo o caminho para baixo, como cortar uma batata ao meio, essa é a sua seção. Então você pega a peça ESQUERDA e a coloca de forma que você esteja olhando para a seção cruzada que acabou de fazer. Então você desenha isso.

Você corta a peça ao longo da linha pontilhada, portanto, se isso se estender até a peça, desenhe a peça como acima. No entanto, se ele se estender parcialmente, é como se você tivesse feito o corte (todo o caminho até a mesa, mas não todo o caminho através da batata) e, em seguida, arrancou o pedaço certo - você terá uma visão de seção por parte e uma visão completa para o resto, com uma interface entre aonde você a rasgou.

Embora uma linha seja a maneira convencional de indicar uma seção, pode ser mais fácil visualizá-la se você pensar nela como um plano que passa pela linha. Se for solicitada uma seção à esquerda ou à direita, isso indica que o plano é vertical, na parte superior ou inferior indica que o plano está na horizontal.

Este plano pode ser pensado como cortar a peça com um lado ou outro efetivamente deixando de existir no que diz respeito ao desenho.

A finalidade disto é mostrar detalhes internos de um conjunto ou peça e é comum para peças fundidas complexas, motores, caixas de engrenagens, etc., onde partes internas podem estar contidas dentro de um invólucro.

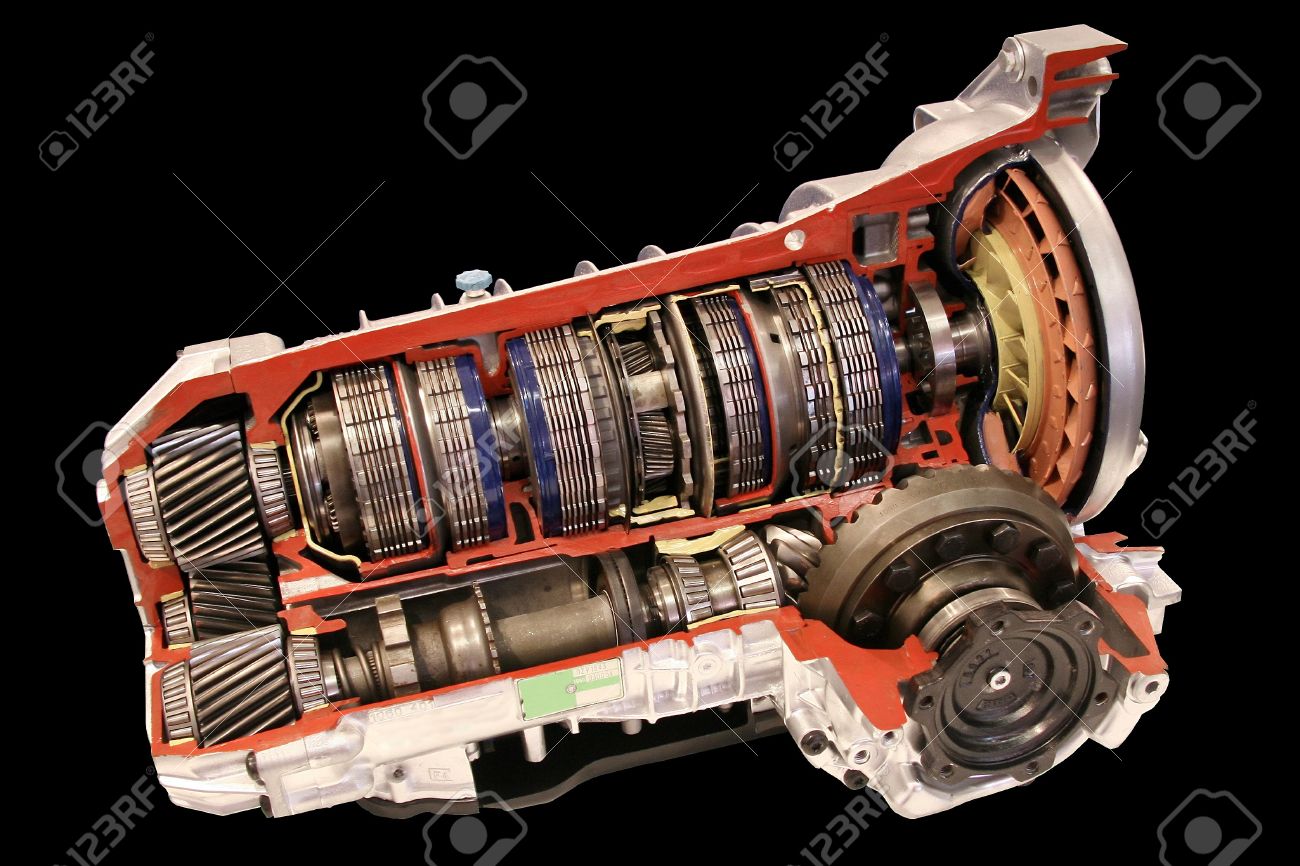

Em alguns casos, peças reais podem ser fisicamente cortadas como ferramentas ilustrativas para museus e auxiliares de ensino, por exemplo http://previews.123rf.com/images/gortan123/gortan1231212/gortan123121200016/16859227-Automática-gearbox-cross-section-on-black-Stock-Photo-transmission-automatic-car.jpg

Aqui, as partes com dor vermelha são materiais que foram cortados pelo plano de corte.
